汎用電設CAD 〔電気設備向け〕
HOS.CADシリーズ
オートディスク社 世界標準二次元汎用CAD
AutoCAD LT対応
for AutoCAD


マイクロソフト社 多用途・多機能CAD
Office Visio対応
for Visio


ルートプロ社 二次元汎用CAD
RootProCAD対応
for RootProCAD


ペーパーレス化には全てのコンピュータにCAD環境が必要です。経済的で信頼性の高い汎用CADソフトの活用を提案します。



 HOS.CAD for AutoCAD

初期導入時の膨大な労力を解消、電設専用CADに近い操作性を経済的・効率的に実現、高機能で低価格なAutoCAD LTの活用能力が企業の付加価値を高めます。


CADデータの互換性

二次元汎用CADはオートデスク社の「AutoCAD LT」が互換の中心的な存在です。益々機能アップを続けており、JW−CADや電設CADとの互換性が問題になってきています。今後もこの傾向は大きくなると考えられ、互換性の問題が業務に支障をきたすことも想定し、CADソフトを選択する必要性が高まっています。



機能の汎用性

電設業界で使用されているCADは、電気配線図の作図に特化した電設CADが25%、無償配布されているJW-CADが50%、AutoCAD等の低価格な汎用CADが25%といわれています。75%の人が汎用CADを使用しています。変化の大きい時代、作図内容や図面に対する要求も変化していきます。汎用性の高さと使いやすさが重要な選択条件になります。



経済性は必須条件


CAD作図の効率化効果は決して劇的ではありません。手作業で1時間かかった作図をCADで10分は不可能です。操作に慣れたとしてもほぼ同程度に近い時間を要します。それでもCADは一人一組の時代、低価格は必須条件です。




AutoCADは世界の互換の中心

「DXF」はCADソフトウェアで作成した図面のファイルフォーマットで、CAD図面の情報交換における「事実上の標準」的な存在です。米オートデスク社のAutoCADの異なるバージョン間のデータ互換を目的として策定されましたが、内部の仕様が公開されているため、多くのCAD製品が「DXF」をCAD情報交換の手段として用いています。しかし、急速な技術革新で完全な互換性を維持することが難しくなっています。他のソフトへの移行の必要性が最も少ないCADソフトです。



AutoCAD導入成否のポイントは導入時の作図環境データの有無

世界標準といわれる安価で高機能な汎用CADソフト「AutoCAD LT」利用に際しては、適切なシンボルの作成や各種の初期設定など導入初期の段階に数百時間の労力を必要とするため、利用を断念するケースが多いようです。当社の「電気設備CADシンボル ・データ集」は、この初期導入段階の労力を殆ど必要とせず、電設専用CADに近い操作性を実現します。現在市販されているCADの中でも、信頼性が高く高機能で安価なAutoCAD LTと「電設CADシンボル・データ集」の導入をご検討されてはいかがでしょうか。



サンプル

画面サンプル

作図画面

印刷レイアウト画面


作図サンプル

照明・結線図

1階引込・弱電

2階弱電

1階電灯差込

2階電灯差込




配線図の描き方練習用データ付き、活用能力を身に付けるために欠かせない説明書付

HOS.CADデータの導入方法、オプションの設定例、シンボルの使い方、配線図の書き方などの説明書をHTMファイルで提供するとともに、練習用の図面ファイルも添付し、説明書を見ながらコマンド等の練習をすることができます。

参考資料 説明書目次 ⇒ こちら



作図環境を提供する電設CADの必需品、作図環境データ及び図面枠テンプレート集

画層、寸法線、文字、線種など作図に必要な各種設定データと、A4〜A0までの図面枠をテンプレートとして提供します。それぞれ、一般作図用と「国交省建築CAD図面作成要領(案)建築設備編 平成14年11月改訂版」に基づいて作成されたテンプレートを提供します。



JIS2000対応 電気設備配線図及び制御配線図用、追加不要の豊富なシンボルを提供


AutoCAD用シンボルは各設備ごとに図面ファイルとして分類し、ファイル中にブロックとして登録しています。また、縮尺1/50と1/100用の2種類のシンボルデータを提供しています。各シンボルの挿入点は、天井や床面に取り付けるシンボルは中心を、壁面に取り付けるシンボルは壁面取り付け面を原則として作成しています。
17分類約500点のシンボルを登録、導入後も追加の必要はありません。

シンボル例




ワードやエクセルでも利用可能なJPEG形式のシンボルデータを提供

制御記号及びその他の一部を除いて、シンボルは全てJPEGファイルとしても提供しています。ワードやエクセルへの挿入やクリップアートなどにもインポートして使用することができます。



クリックの回数を少なくし作図効率を上げるツールボタンを提供


シンボルの挿入や配線の描き込み時に、マウスクリックの回数を最小限に抑え、より効率的に作図が可能な特殊ツールボタンも準備しています。

連続線分

連続ポリライン

連続複写

連続線分フィレット

連続ポリLフィレット

連続部分削除2点




 HOS.CAD for Visio


ワードやエクセルの操作性に近い多用途作図ソフト、電設専用CADに近い操作性 と強力な建築平面作図機能を提供します。改築、改修などの説得力のある提案書つくりなどに最適なツールです。


多機能・多用途汎用CAD「MS-Office Visio」をベースに

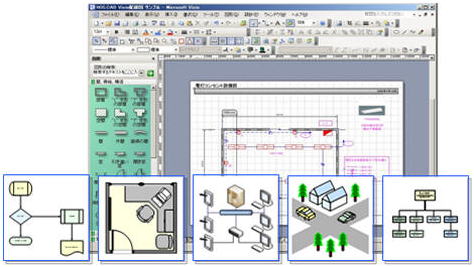

マイクロソフト社の Office Visioには、ビジネスプロセス、フローチャート、ネットワーク、ワークフロー、組織図、建築設計、スケジュール管理などのさまざまなテンプレートが標準で用意されています。これらに加えて「HOS.CAD for Visio」では電気配線図用テンプレートを提供し、標準機能と一体となって電設CADだけでなく、あらゆる図面、資料、文書の強力な作成環境を提供します。

画面・作図サンプル



作図環境を提供する電設CADの必需品、作図環境データ及び図面枠テンプレート集

シンボル、画層、寸法線、文字など作図に必要な各種設定データと、A4〜A0までの図面枠をテンプレートとして提供します。



JIS2000対応 電気設備配線図用 ・追加不要の豊富なシンボルを提供


Visio用シンボルは各設備ごとにステンシルとして分類し、図形として登録しています。また、縮尺1/50と1/100用の2種類のシンボルデータを提供しています。各シンボルの挿入点は、天井や床面に取り付けるシンボルは中心を、壁面に取り付けるシンボルは壁面取り付け面を原則として作成しています。
16分類約350点のシンボルを登録、導入後も追加の必要はありません。

シンボル例




ワードやエクセルでも利用可能なJPEG形式のシンボルデータを提供

一部を除いて、シンボルは全てJPEGファイルとしても提供しています。ワードやエクセルへの挿入やクリップアートなどにもインポートして使用することができます。



 HOS.CAD for RootProCAD


CADが初めての方も低負担で安心して導入が可能、電設専用CADに近い操作性を経済的・効率的に実現、高機能で低価格な汎用CADの活用能力が貴方の付加価値を高めます。


低価格二次元汎用CAD「RootProCAD」をベースに

ルートプロ社の 「RootProCAD」は、超低価格で高機能な二次元汎用CADです。読込可能なファイル形式はDXF、DWG、SXF(SFC・P21)、JWW、JWC、JWK、書込み可能なファイル形式はDXF、DWG、SXF (SFC・P21)と互換性も高く、安心して導入いただけます。また、電設CADシンボル・データ集は、できる限り初期導入時の時間と労力の負担を少なくし、スムーズにCADの導入及び活用を実現していただくために、図面作成に必要なシンボル、テンプレート、初期設定データなどを提供します。
